Описание кабеля АСБ2л
Кабель АСБ2л — устройство из класса силовых кабелей, передающее и распределяющее электроток в сетях, работающих при напряжении 1 кВ, 6 кВ или 10 кВ, при показателе частоты 50 Гц. В сетях с постоянным током может функционировать при напряжении, в 2,5 раза превышающем номинальное.
Область применения кабеля АСБ2л
Такой тип кабеля можно прокладывать как в промышленных помещениях,так и в толще грунта (при условии, если кабель не будет подвергаться чрезмерному растяжению): с низким или средним показателем коррозионной активности, когда в почве (не)наблюдаются блуждающие токи, а также с высоким — если стопроцентно не наблюдаются.
Информация по приобретению кабеля АСБ2л
Проект «RuCabel» занимается реализацией АСБ2л по оптовым ценам.
Мы предлагаем только качественный отечественный товар, который прослужит долго.
Условия эксплуатации кабеля АСБ2л
Превосходно работают в промышленной сфере и электросетях магаполисов, будучи проложенными как над землей, так и в земле, однако температура среды в процессе их эксплуатации должна находиться в пределах от -50 до +50 °С. Другие особенности указаны в списке характеристик.
Расшифровка кабеля АСБ2л
Аббревиация АСБ2л, принятая для данного вида кабеля, означает:
- силовой кабель с алюминиевой жилой-токопроводником («А»);
- в бронированной свинцовой оболочке («СБ»);
- снабженный удвоенной лавсановой лентой («2л»).

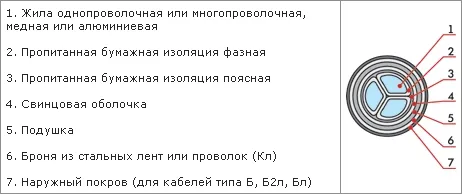

Конструкция кабеля АСБ2л
Рассмотрим, из каких слоев состоит его структура:
- Жила располагается в сердцевине провода. Она алюминиевая, может состоять из одной проволоки или же нескольких скрученных.
- Фазная и поясная изоляционные прослойки изготовлены из бумаги со специальной масляной пропиткой.
- Бронированная часть составлена из тонких лент свинца.
- Так называемая подушка предохраняет все части провода от повреждений. В её состав входят бумага «креп», лента ПЭТФ и битум.
- Для защитной оболочки-кожуха выбраны такие вещества, как порошкоообразный мел, стеклопряжа и битум.
Технические характеристики кабеля АСБ2л
Uраб. — 1 кВ, 6кВ, 10кВ.
Номинальная частота — 50 Гц.
Pежим работы, t — от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 4.5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t = 0 °С
Tmax допуст нагрева жил:
- для устройств на 1кВ: +80 °С;
- для устройств на 6кВ, 10кВ: +70 °С.
- в аварийном состоянии: +90 °С.
- при коротком замыкании: +200 °С.
Rmin изгиба в процессе прокладки:
- для одножильных кабелей — 25 наружных ?;
- для многожильных кабелей — 15 наружных ?;
Строительная длина:
- при сечении от 70 мм2 — 300-450 м.
- при сечении от 90 мм2 до 120 мм2 — 250-400 м.
- при сечении от 150 мм2 и выше — 200-350 м.

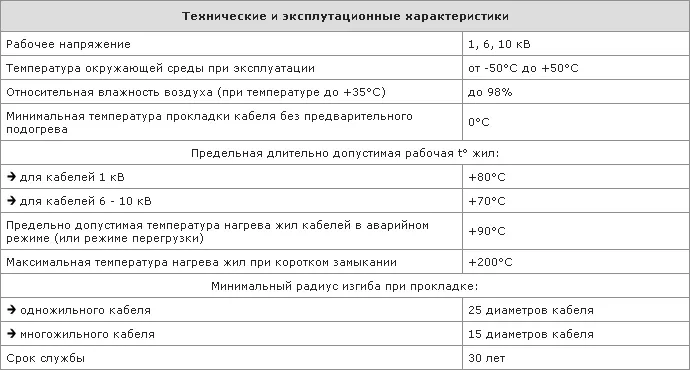

Нагляднее посмотрите в таблице:
Монтажные работы
Монтировать данный кабель в не прогретом состоянии разрешается лишь при условии плюсовой температуры среды.
Обозначение в нормативных документах
Коды ОКП для АСБ2л следующие: 353511 (1кВ), 353513 (6кВ), 353514 (10кВ). Производством и реализацией данной электромеханической продукции имеет право заниматься только специализированное предприятие. Выпускают в РФ по ГОСТ 18410-73 в соответствие оговоренным стандартом (МЭК 55-2-81 и EC 55-1-78).
Число жил, сечение, мм2 | Масса 1 км.кабеля, кг. |
6 кВ | 10 кВ |
3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240 3х35 + 1х16 3х50 + 1х25 3х70 + 1х50 3х95 + 1х70 3х120 + 1х70 3х150 + 1х70 3х185 +1х95 4х35 4х50 4х70 4х95 4х120 4х150 4х185 4х240 | 1804 2075 2500 3066 3604 4084 4741 5634 2060 2422 2579 3569 4201 4730 5530 2165 2502 2979 3698 4354 4953 5785 6906 | 2652 3028 3519 4973 4594 5123 5813 - - - - - - - - - - - - - - - |
Пожарная безопасность кабеля АСБ2л
Данный вид кабеля отвечает нормам пожарной безопасности, материалы в его составе слабо распространяют горение, а броня и изоляция надежно предохраняют систему жил, что снижает риск короткого замыкания и воспламенения.
Цена на кабель АСБ2л в Волгограде
Для наших покупателей, фирма Рукабель готова предоставить полный ассортимент кабельной продукции. Наши специалисты всегда рады помочь Вам в подборе кабеля. У нас Вы можете приобрести кабель АСБ2л в любом объеме, с оперативной доставкой со склада Волгограде. К тому же, став нашим постоянным клиентом - Вы получите гибкую систему скидок!
